Led燈帶是指把LED組裝在帶狀的FPC（柔性線路板）或PCB硬板上，因其產品形狀象一條帶子一樣而得名。LED全彩燈條又名LED幻彩燈條，LED數碼燈條，?像素?zé)魲l，?英文名為：LED?pixel?strips，可以實現追逐，流水，幻彩，顯示效果等。因?yàn)槭褂脡勖L（一般正常壽命在3~5萬小時），又非常節能和綠色環保而逐漸在各種裝飾行業中嶄露頭角。
產品優點
1、采用SMD5050rgb??LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；
2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；
3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；
4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便。
一、產品參數
產品類型 | 外置5050RGBWW 幻彩燈條 |
燈帶型號 | FW1906-5050RGBWW-60D-24V |
IC型號 | FW1906 |
工作電壓 | DC24V |
功率 | 23.04W/M |
板寬、板厚 | 10MM 2盎司 |
顯示灰度等級 | 256 |
燈珠數量 | 60燈/米 |
IC數量 | 10個IC/米、10個像素點/米——一拖六（1個IC帶6個燈珠） |
工作溫度 | -25°C---80°C |
工作壽命 | 30KH |
板材顏色 | 白板 |
發光顏色 | 全彩/通過控制器能實現任意顏色 任意效果 |
數據傳輸速率 | 800K/S |
防水等級 | 裸板-不防水 滴膠-IP65 套管-IP67 灌膠-IP68 |
產品特點 | 5050RGBWW五合一幻彩 |
包裝 | 5米/盤 卷盤固定 防靜電袋包裝 |
二、IC介紹
1、控制原理：一個IC控制六顆LED組成一個回路(一組)，控制器通過控制IC對FPCB里面的電路進行控制，從而控制LED燈條變化不同的效果；如閃爍，追逐，跳變，順時針跑馬，逆時針跑馬，單色跑馬，變色跑馬，單顆追逐從頭到尾，流水，模擬閃電等；也可以根據客戶需要，自行編寫，編寫出所有想要的效果。
2、環保安全：采用優質高亮SMD5050RGB燈珠，具有耗電小、產生熱量小、無眩光，耐沖擊等，低壓直流24V供電，安全可靠性更高。
3、FW1906是六通道LED固定恒流驅動控制專用電路，內部集成有MCU單線數字接口、數據鎖存器、LED固定恒流驅動，PWM輝度控制等電路。芯片可通過單線數字接口（DI、DO）級聯，外部控制器只需單線就可控制該芯片和與其級聯的后續芯片。FW1906輸出端口的PWM輝度可單獨通過外部控制器設置。本產品性能優良，質量可靠。

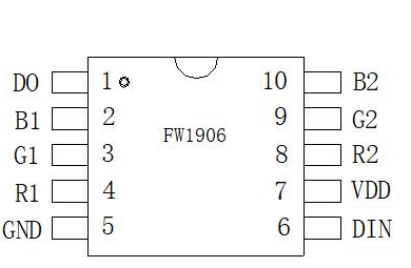

4、腳位圖
5、腳位說明
端口 | I/O | 功能描述 | |
名稱 | 管腳 | ||
DIN | 6 | I | 數據輸入 |
DO | 1 | O | 數據輸出 |
R1 | 4 | O | Red PWM恒流輸出 |
G1 | 3 | O | Green PWM恒流輸出 |
B1 | 2 | O | Blue PWM恒流輸出 |
R2 | 8 | O | Red PWM恒流輸出 |
G2 | 9 | O | Green PWM恒流輸出 |
B2 | 10 | O | Blue PWM恒流輸出 |
VDD | 7 | - | 邏輯電源 |
GND | 5 | - | 接系統地 |
6、推薦工作條件范圍
（在-40℃～+85℃下,GND=0V） 除非另有說明 | FW1906 | 單位 | ||||
參數 | 測試條件 | 最小值 | 典型值 | 最大值 | ||
VDD | 電源電壓 | 10 | 24 | 27 | V | |
VIN | DIN\SET 輸入耐壓范圍 | VDD=5V，DIN、SE串 接 1K 電阻 | -0.5 | 5 | 5.5 | V |
VDO | DO 輸出耐壓范圍 | VDD=5V，DO 串接 1K 電 阻 | -0.5 | -- | 5.5 | V |
VOUT | OUT 輸出耐壓范圍 | OUT＝OFF | -0.5 | -- | 24.0 | V |
TA | 工作溫度范圍 | -40 | +85 | ℃ | ||
TJ | 工作結溫范圍 | -40 | +125 | ℃ | ||
7、電氣參數
（在 VDD=5.0V 和-40℃～+85℃下，典型值 VDD=5.0V 和 TA=+25℃） 除非另有說明 | FW1906 | 單位 | ||||
參數 | 測試條件 | 最小值 | 典型值 | 最大值 | ||
VIH | 高電平輸入電壓 | VDD=5 0V | 3 5 | VDD | V | |
VIL | 低電平輸入電壓 | VDD=5.0V | 0 | 1.35 | V | |
IOH | 高電平輸出電流 | VDD=5.0V,SDO=5.0V | 1 | mA | ||
IOL | 低電平輸出電流 | VDD=5 0V,SDO=1 0V | 10 | mA | ||
Iin | DIN、SET 輸入電流 | DIN、SET 接 VDD 或 GND | -1 | 1 | μA | |
Icco | 邏輯電源電流（VDD） | OUTR,OUTG,OUTB,DIN, DO=開路 | 1.2 | 3.0 | 4.2 | mA |
三、燈珠介紹

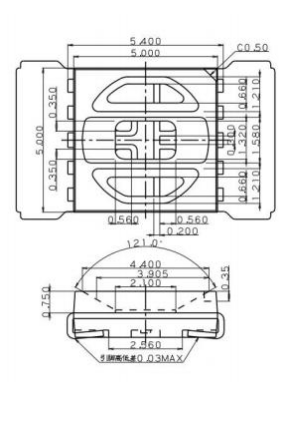

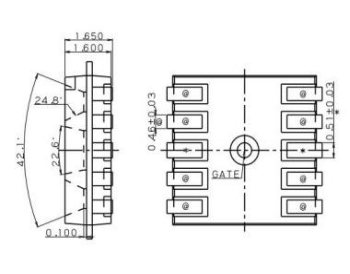

1、包裝尺寸
2、電性與光學特征（Ta=25℃）
項目 | 符號 | 測試條件 | Value | 單位 | |||
Min. | Max. | Typ. | |||||
正向電壓 | Vf | R | IF=20mA | 2.0 | 2.2 | --- | V |
2.2 | 2.4 | --- | V | ||||
G | 2.8 | 3.0 | --- | V | |||
3.0 | 3.2 | --- | V | ||||
3.2 | 3.4 | --- | V | ||||
B | 3.0 | 3.2 | --- | V | |||
3.2 | 3.4 | --- | V | ||||
W | IF=20mA | 2.8 | 3.0 | --- | V | ||
3.0 | 3.2 | --- | V | ||||
XXRGB50502XX1- 13-4080 | IV | R | IF=20mA | 600 | 900 | --- | mcd |
G | 1500 | 1900 | --- | mcd | |||
B | 450 | 600 | --- | mcd | |||
W | 2500K |
IF=20mA | 6 | 8 | --- | lm | |
8 | 10 | --- | lm | ||||
3000K | 6 | 8 | --- | lm | |||
8 | 10 | --- | lm | ||||
4000K | 6 | 8 | --- | lm | |||
8 | 10 | --- | lm | ||||
6000K | 6 | 8 | --- | lm | |||
8 | 10 | --- | lm | ||||
主波長 | WLD | R |
IF=20mA | 619 | 625 | --- | nm |
G | 519 | 525 | --- | nm | |||
525 | 530 | --- | nm | ||||
B | 464 | 470 | --- | nm | |||
反向電流 | VR=5V | IR | --- | 10 | --- | uA | |
角度 | 2Θ1/2 | IF=20mA | --- | --- | 120 | Deg | |
顯色指數 | CRI | IF=20mA | 80/90/95 | --- | --- | --- | |

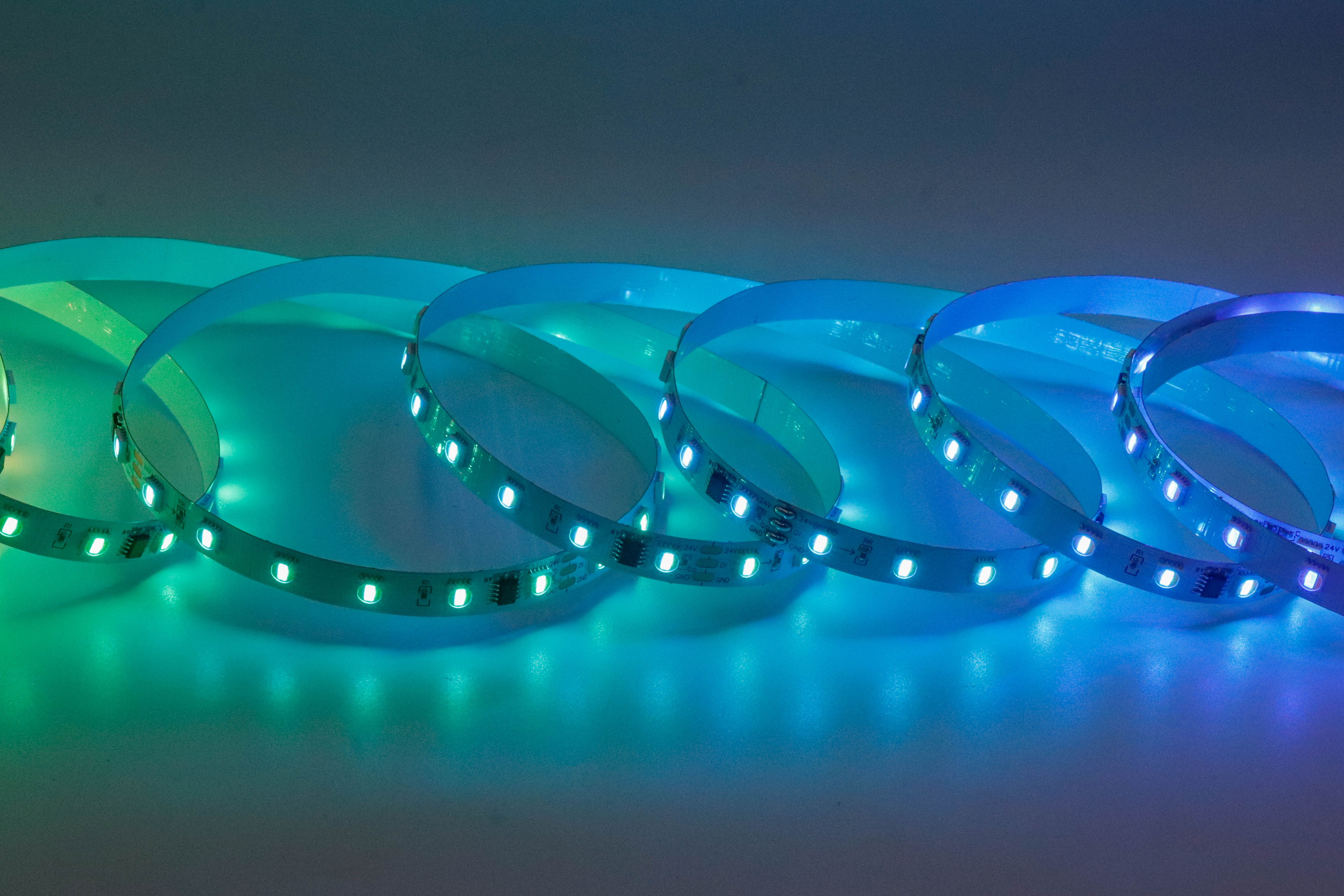

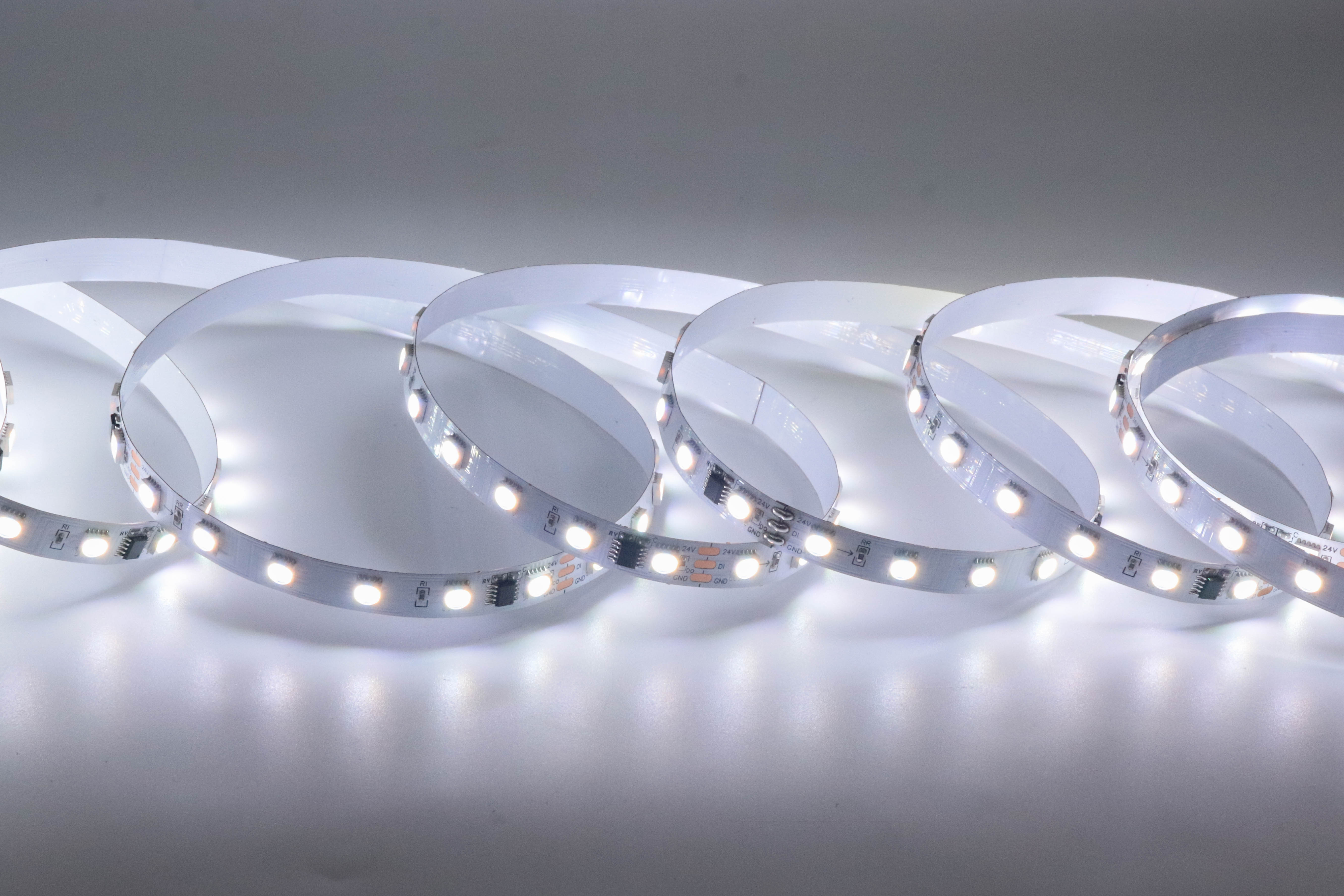

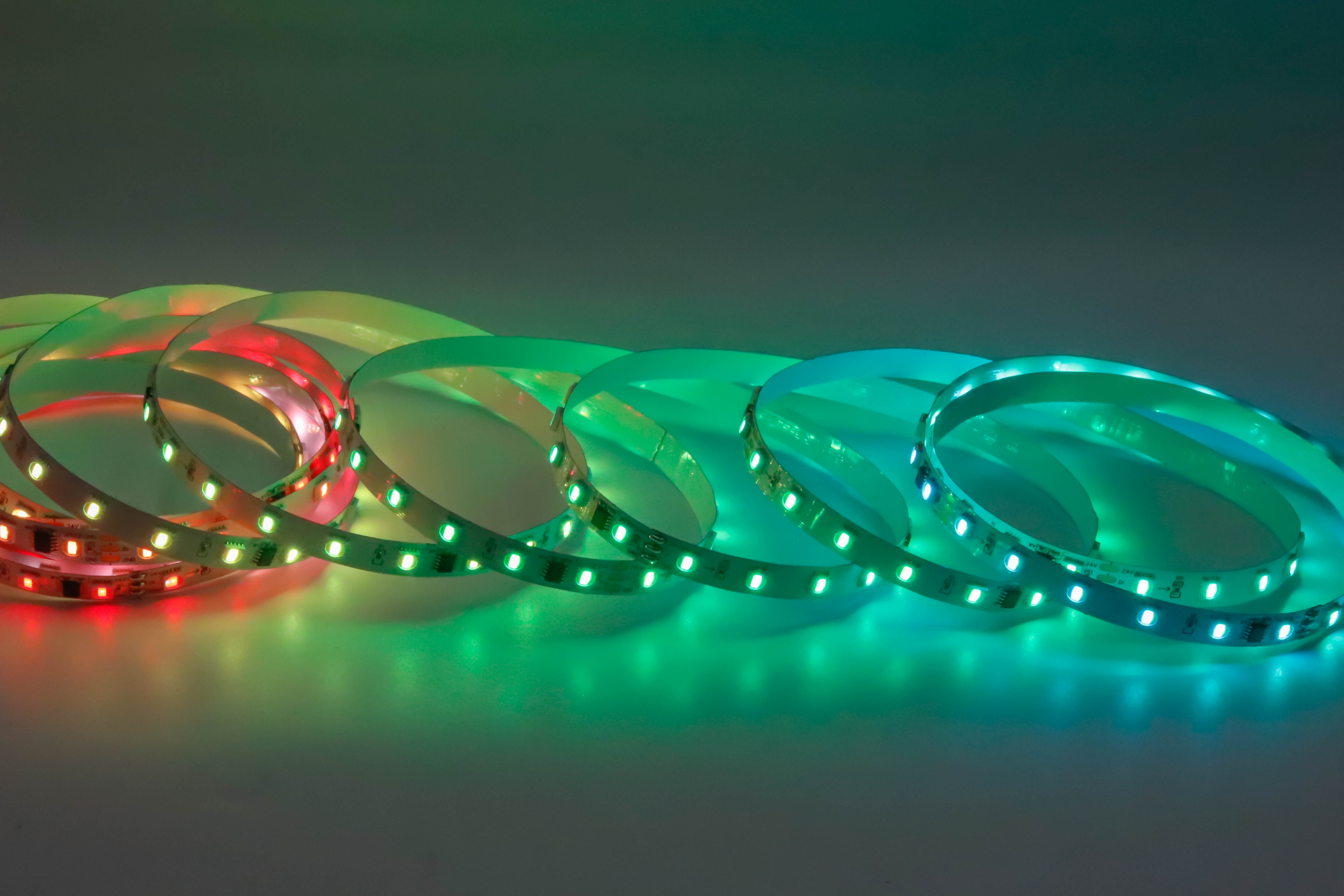

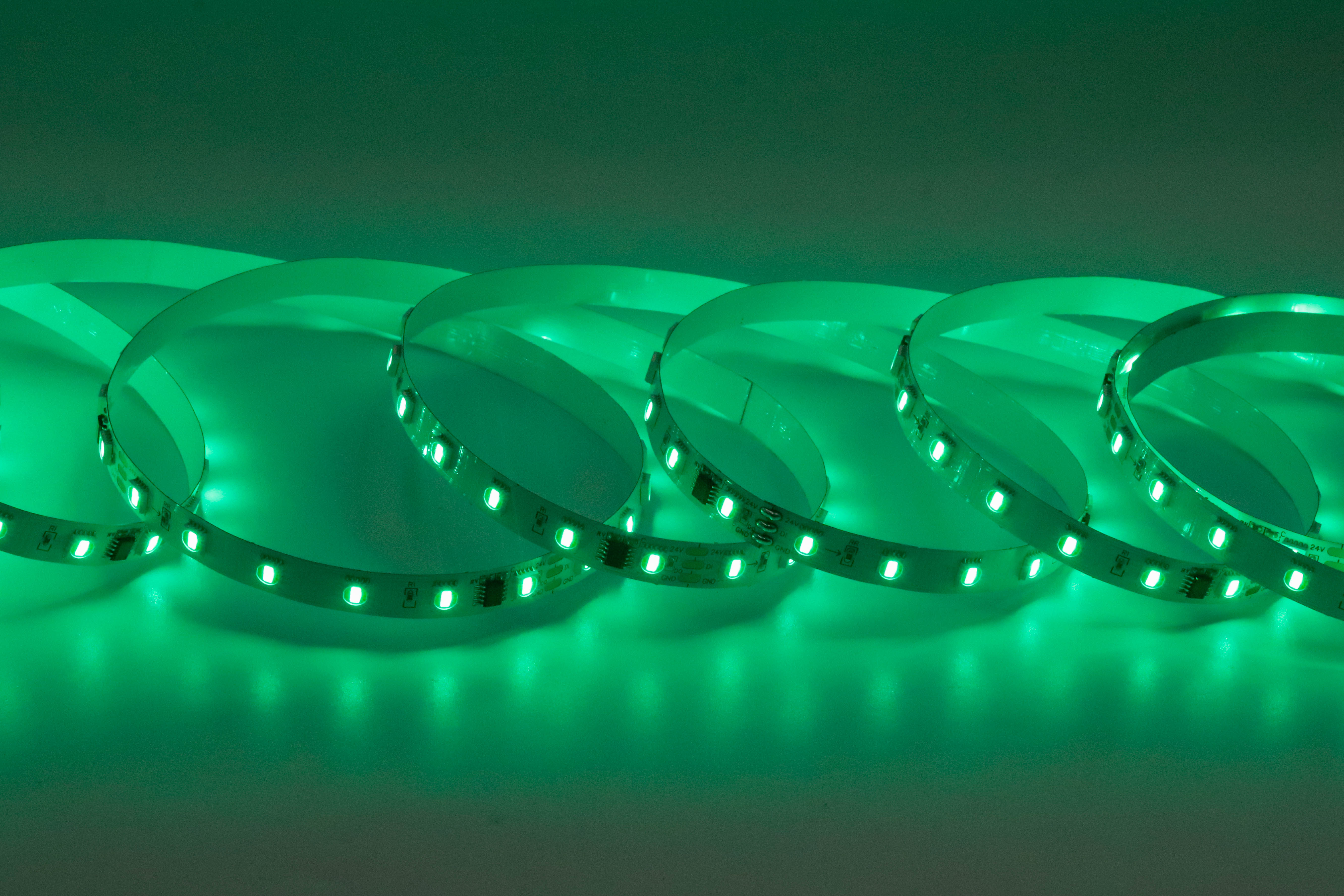

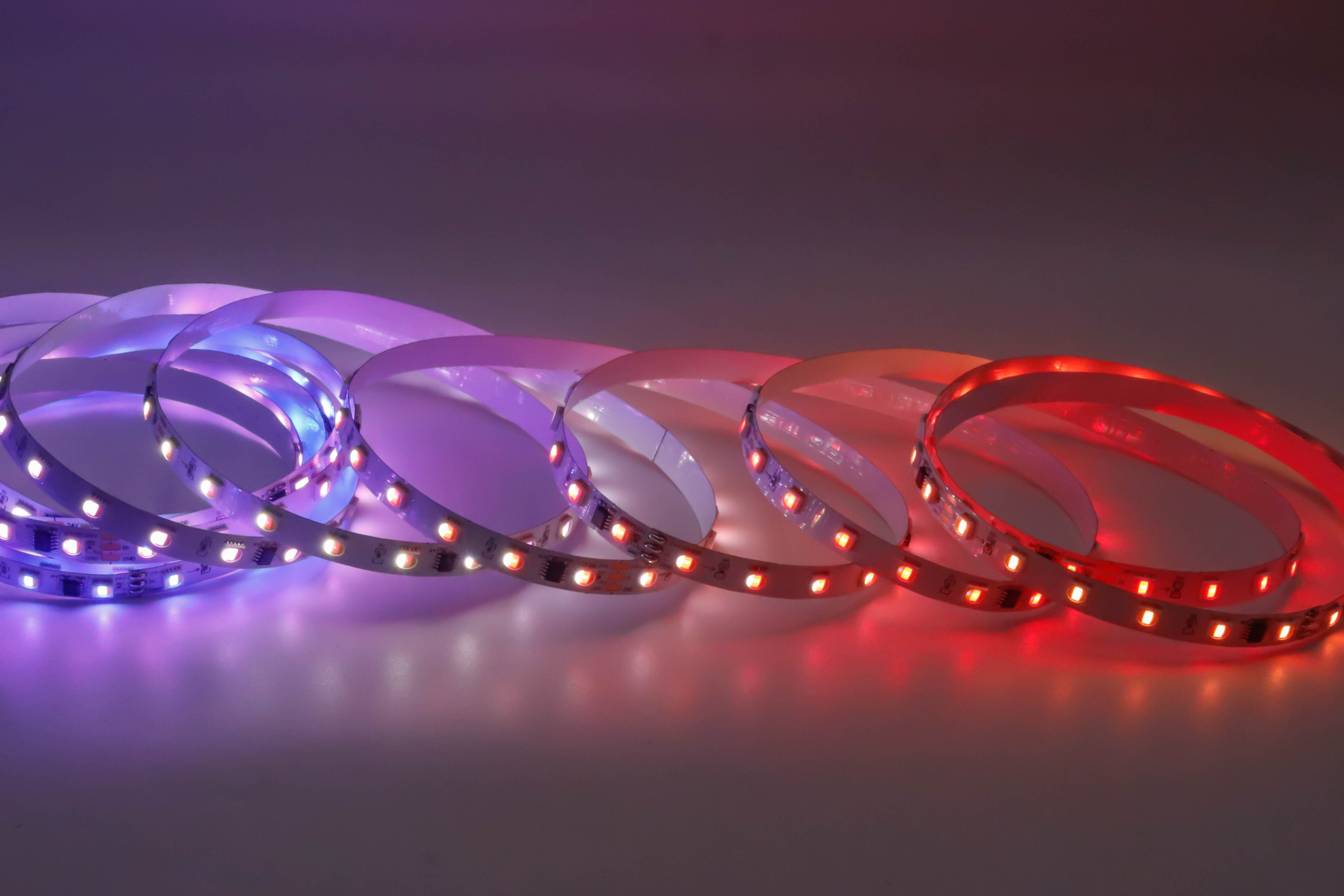

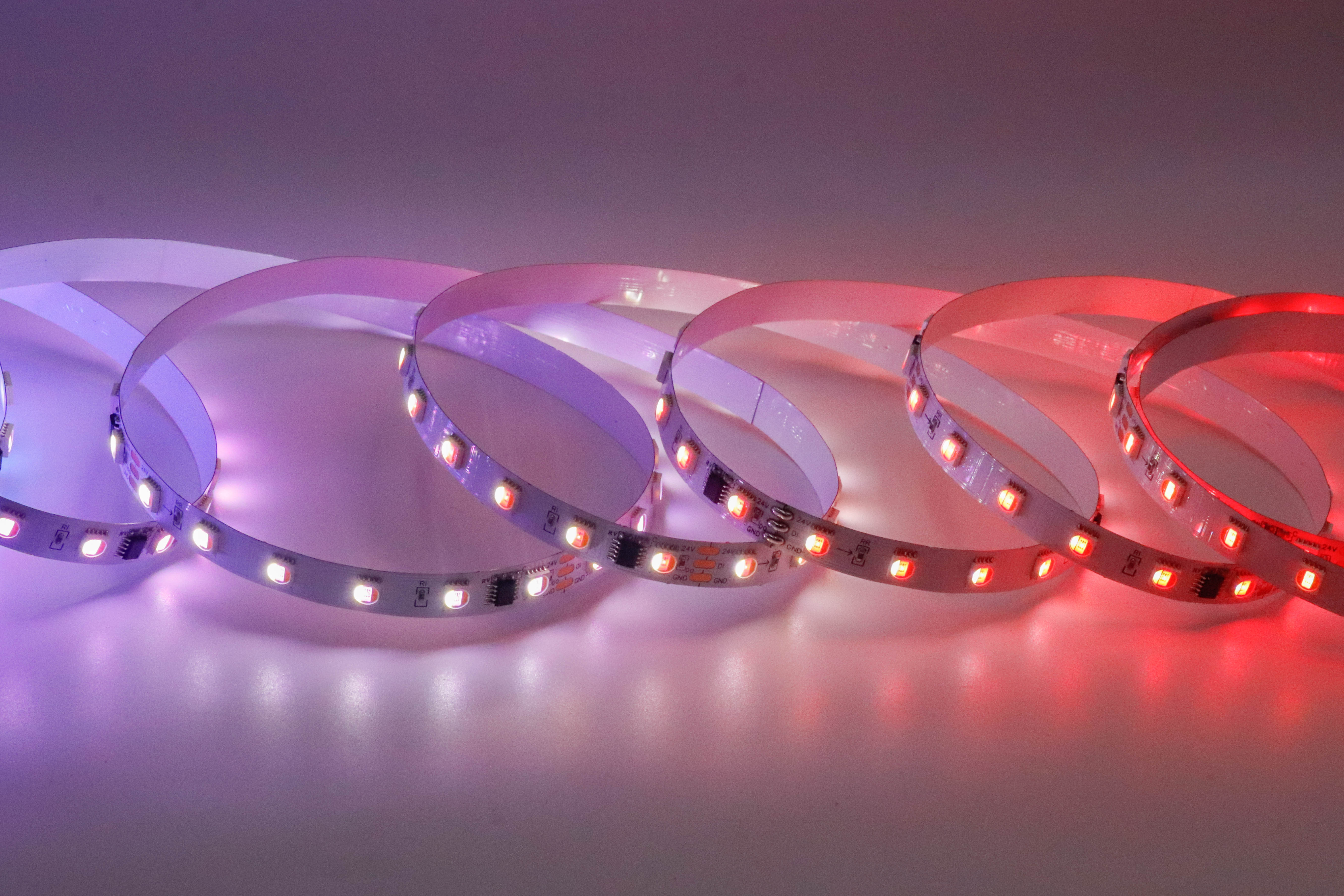

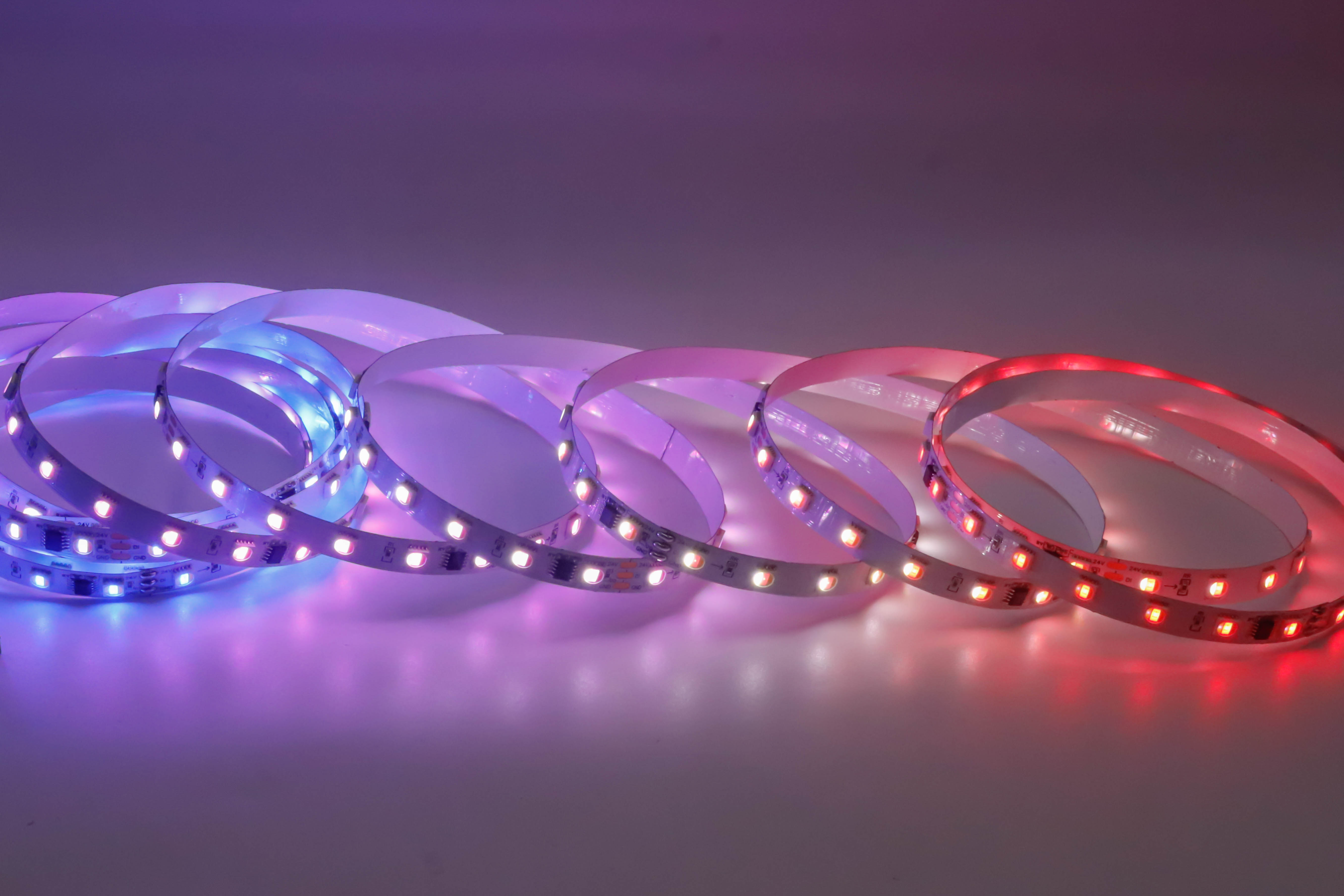

四、實物展示
五、防水分類
六、產品優點及使用場合
1、采用SMD5050rgb?LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；
2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；
3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；
4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便，適用范圍廣如：
室內照明：商鋪等室內商業氛圍照明、汽車裝飾、樓梯走廊家居裝飾照明。
氛圍照明：酒吧、KTV、咖啡館燈娛樂場所

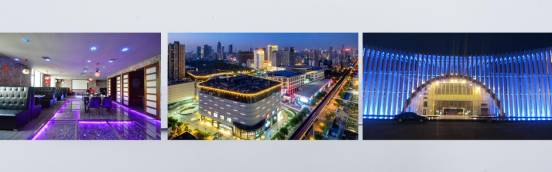

戶外照明：大樓外墻、建筑小品裝飾、水下照明工程
廣告照明：廣告字體的背光源、燈箱、發光字、發光招牌
七、光效控制與接線
1、控制器：LED全彩燈帶，要想切換光效，必須配備幻彩控制器。而每個控制器的控制距離不一樣，一般而言，簡易控制器的控制距離為10到15米，遙控控制器的控制距離為15到20米，最長可以控制到30米距離。如果LED燈帶的連接距離較長，超過控制器控制距離則需要使用控制器串聯方式進行分控。

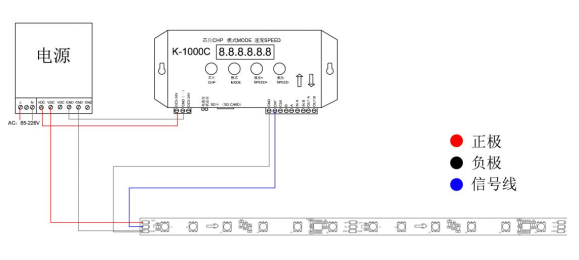

2、電源 + 控制器 + 燈條接線線路圖
3、壓差
5米燈帶壓差實測數據 | |||||
光色 距離 | 1米 | 2米 | 3米 | 4米 | 5米 |
白光 | 20.8V | 19.6V | 18.7V | 18.4V | 18.1V |
單米功率 | 23.04W | ||||
五米總功率 | 109.44W | ||||
壓差分析燈帶一米功率為 23.04W，按滿功率計算 5 米一卷的功率消耗為 115.2W，但由于存在壓差所有并非每米實際功率可達到額定功率。所以當單端供電時每條燈帶的總功率不等于長度乘以額定功率，因此燈帶實際 工程應用時，為了達到光色亮度更均勻一致建議使用兩端供電的方式。
4、燈帶裁剪：燈帶為6燈1剪，每組燈可裁剪口為10CM,每一組燈之間的焊盤處為剪刀口，可在焊盤處剪接。
八、安裝注意事項
1.LED燈帶是靜電敏感產品，應采取措施避免靜電，諸如在使用過程中帶靜電手環或防靜電手套，所有的裝置、設備儀器接地線。建議對組裝后的LED燈帶進行測試，確認LED燈帶是否收到靜電的破壞，確認方可參考如下：低電流或低電壓下，LED不能點亮或亮度較其他LED明顯偏暗為缺陷品。
2.LED燈帶供電電壓為24V，過長使用（超過5米）壓降上升，導致尾部供電電壓不足，造成LED亮度不均勻，建議添加電源補電。
3.LED燈帶自帶雙面膠，粘貼前保證表面平整、干凈無油。
九、包裝展示
每5米/盤 （可定制長度）、防潮靜電袋包裝，整齊裝箱出貨。
