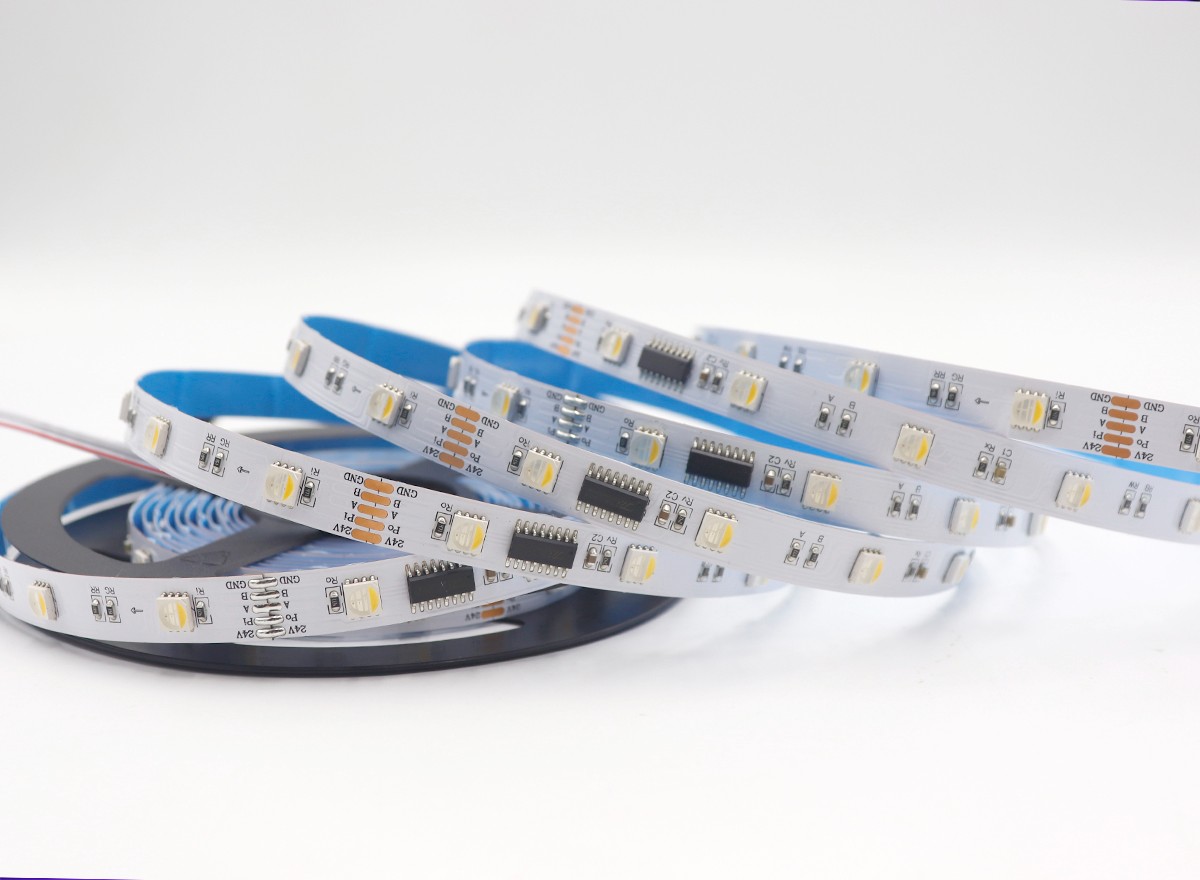

Led燈帶是指把LED組裝在帶狀的FPC（柔性線路板）或PCB硬板上，因其產品形狀象一條帶子一樣而得名。LED全彩燈條又名LED幻彩燈條，LED數碼燈條，?像素燈條，?英文名為：LED?pixel?strips，可以實現追逐，流水，幻彩，顯示效果等。因為使用壽命長（一般正常壽命在3~5萬小時），又非常節能和綠色環保而逐漸在各種裝飾行業中嶄露頭角。
產品優點及適用場合
1、采用SMD5050rgbw??LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；
2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；
3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；
4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便。
一、燈帶參數
產品類型 | 外置5050RGBW 512系列幻彩燈條 |
燈帶型號 | TM512AC-5050RGBW-36D-24V |
IC型號 | TM512AC |
工作電壓 | DC24V |
功率 | 11W/M |
板寬、板厚 | 10MM 2盎司 |
顯示灰度等級 | 256 |
燈珠數量 | 36燈/米 |
IC數量 | 6個IC/米、6個像素點/米——一拖六（1個IC帶6個燈珠） |
工作溫度 | -25°C---80°C |
工作壽命 | 30KH |
板材顏色 | 白板 |
發光顏色 | 全彩/通過512控制器能實現任意顏色 任意效果 |
數據傳輸速率 | 800K/S |
防水等級 | 裸板-不防水 滴膠-IP65 套管-IP67 灌膠-IP68 |
產品特點 | DMX512協議系列 編程寫址 16支腳 5線路雙信號 |
包裝 | 5米/盤 卷盤固定 防靜電袋包裝 |
二、IC介紹
1、控制原理：一個IC控制六顆LED組成一個回路(一組)，控制器通過控制IC對FPCB里面的電路進行控制，從而控制LED燈條變化不同的效果；如閃爍，追逐，跳變，順時針跑馬，逆時針跑馬，單色跑馬，變色跑馬，單顆追逐從頭到尾，流水，模擬閃電等；也可以根據客戶需要，自行編寫，編寫出所有想要的效果。
2、環保安全：采用優質高亮SMD5050RGBW燈珠，具有耗電小、產生熱量小、無眩光，耐沖擊等，低壓直流24V供電，安全可靠性更高。
3、TM512AC是DMX512差分并聯協議LED驅動芯片，灰度等級16位，伽馬校正2.2增強型，更貼合人眼視 覺感知，可選擇1/2/3/4通道高精度恒流輸出。TM512AC解碼技術精準解碼DMX512信號，可兼容并拓展 DMX512協議信號，TM512AC對傳輸頻率在200Kbps～ 1000Kbps以內的DMX512信號完全自適應解碼，無需進 行速率設置，尋址可達4096通道。TM512AC內置E2PROM，無需外接，同時支持在線寫碼，芯片提供4個耐 壓30V可達80毫安的高精度恒流輸出通道，并且通過1個外接電阻來設定電流的輸出大小，也可內置固定 18mA恒流輸出。TM512AC有PWM反極性降頻輸出功能，此功能適合外掛三極管、MOS管進行擴流驅動。高 端口刷新率，大幅提高畫面刷新率 。TM512AC更可將多組恒流輸出接口短路以擴大電流驅動能力。它主 要為建筑物裝飾和舞臺燈光效果LED 照明系統而設計，某一個芯片的異常完全不影響其他芯片的正常工 作，維護簡單方便。本產品性能優良，質量可靠。

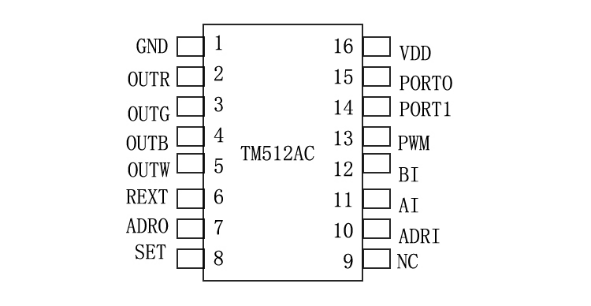

4、腳位展示
5、腳位說明
引腳名稱 | 引腳序號 | I/O | 功能說明 |
GND | 1 | -- | 電源負極 |
OUTR/OUTG/OUTB/OUTW | 2～5 | O | PWM輸出端口，輸出65536級灰度。 |
REXT | 6 | I | 恒流反饋端，對地接電阻調整輸出電流大小 |
ADRO | 7 | O | 地址寫碼線輸出 |
SET | 8 | -- | 上電RGBW狀態設置腳，懸空OUTB 5%灰度輸出，接 VDD全關 |
NC | 9 | -- | 空腳 |
ADRI | 10 | I | 地址寫碼線輸入,內置上拉 |
AI | 11 | I | 差分信號，正，內置上拉。 |
BI | 12 | I | 差分信號，負，內置下拉。 |
PWM | 13 | I | 輸出極性選擇，一般懸空，接VDD后輸出極性相反， 同時端口刷新頻率降為250Hz |
PORT1 | 14 | I | 字段選擇，內置下拉 |
PORT0 | 15 | I | 字段選擇，內置下拉 |
VDD | 16 | -- | 電源正極 |
6、電氣特性
如無特殊說明,在-40℃~+85℃下測試， VDD=4.5V～5.5V，GND=0V。 | TM512AC | 單位 | ||||
參數名稱 | 參數符號 | 測試條件 | 最小值 | 典型值 | 最大值 | |
低電平輸出電流 | Iol | Vo ＝0.4V，ADRO | 10 | - | - | mA |
高電平輸出電流 | Ioh | Vo ＝4.0V，ADRO | 10 | - | - | mA |
輸入電流 | Ii | - | - | ±1 | μA | |
差分輸入共模電壓 | Vcm | 12 | V | |||
差分輸入電流 | Iab | VDD=5V | 28 | μA | ||
差分輸入臨限電壓 | Vth | 0V<Vcm<12V | -0.2 | 0.2 | V | |
差分輸入遲滯電壓 | Vcm=0V | 70 | mV | |||
差分輸入阻抗 | Rin | 280 | KΩ | |||
輸出管腳電流 | Isink | OUTR，OUTG，OUTB，OUTW （SOP16 封裝 REXT 對地電 阻） | 3 | 80 | mA | |
輸出管腳電流 | Isink | OUTR，OUTG，OUTB，OUTW （SSOP10 封裝） | - | 18 | - | mA |
高電平輸入電壓 | Vih | ADRI | 0 7Vdd | - | V | |
低電平輸入電壓 | Vil | ADRI | - | - | 0.3Vdd | V |
電流偏移量（通道間） | dIout | Vds=1V，Iout=17mA | ±1.5 | ±3.0 | % | |
電流偏移量（芯片間） | dIout | Vds=1V，Iout=17mA | ±3 0 | ±5 0 | % | |
電壓偏移量VS-Vds | %dVds | 1V<Vds<3V | ±0.1 | ±0.5 | %/V | |
電壓偏移量VS-Vdd | %dVds | 4.5V<Vdd<5.5V | ±1.0 | ±2.0 | %/V | |
動態電流損耗 | IDDdyn | VDD=5V | 無負載 | 4 | mA | |
熱阻值 | Rth(j-a) | 60 | - | 120 | ℃/W | |
消耗功率 | PD | Ta=25℃ | - | 400 | - | mW |
三、燈珠介紹

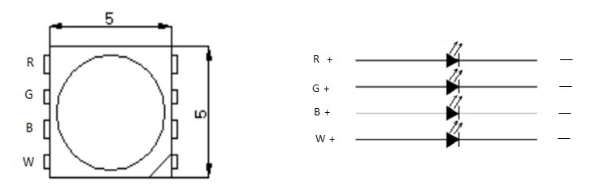

1、包裝尺寸
2、電性與光學特征
項目 | 符號 | 測試條件 | 價值 | 單位 | |||
Min. | Max. | Typ. | |||||
正向電壓 |
Vf | R | IF=20mA | 1.9 | 2.1 | --- | V |
2.1 | 2.3 | --- | V | ||||
G | 2.9 | 3.1 | --- | V | |||
3.1 | 3.3 | --- | V | ||||
B | 2.9 | 3.1 | --- | V | |||
3.1 | 3.3 | --- | V | ||||
W | IF=20mA | 2.8 | 3.0 | --- | V | ||
3.0 | 3.2 | --- | V | ||||
W2RGBB5050E- B28W-060(2800-3000K)/ W2RGBB5050E- B42W-060(4000-4400K) |
IV | R |
IF=20mA | 600 | 900 | --- | mcd |
G | 1800 | 2200 | --- | mcd | |||
B | 350 | 550 | --- | mcd | |||
W | 2800K | IF=20mA | 7 | 9 | --- | lm | |
4200K | 7 | 9 | --- | lm | |||
優勢波長 |
WLD | R | IF=20mA | 620 | 625 | --- | nm |
G | 520 | 525 | --- | nm | |||
525 | 530 | --- | nm | ||||
B | 465 | 470 | --- | nm | |||
反向電流 | VR=5V | IR | --- | 10 | --- | uA | |
視角 | 2Θ1/2 | IF=20mA | --- | --- | 120 | Deg | |
顯色指數 | CRI | IF=20mA | 80 | --- | --- | --- | |

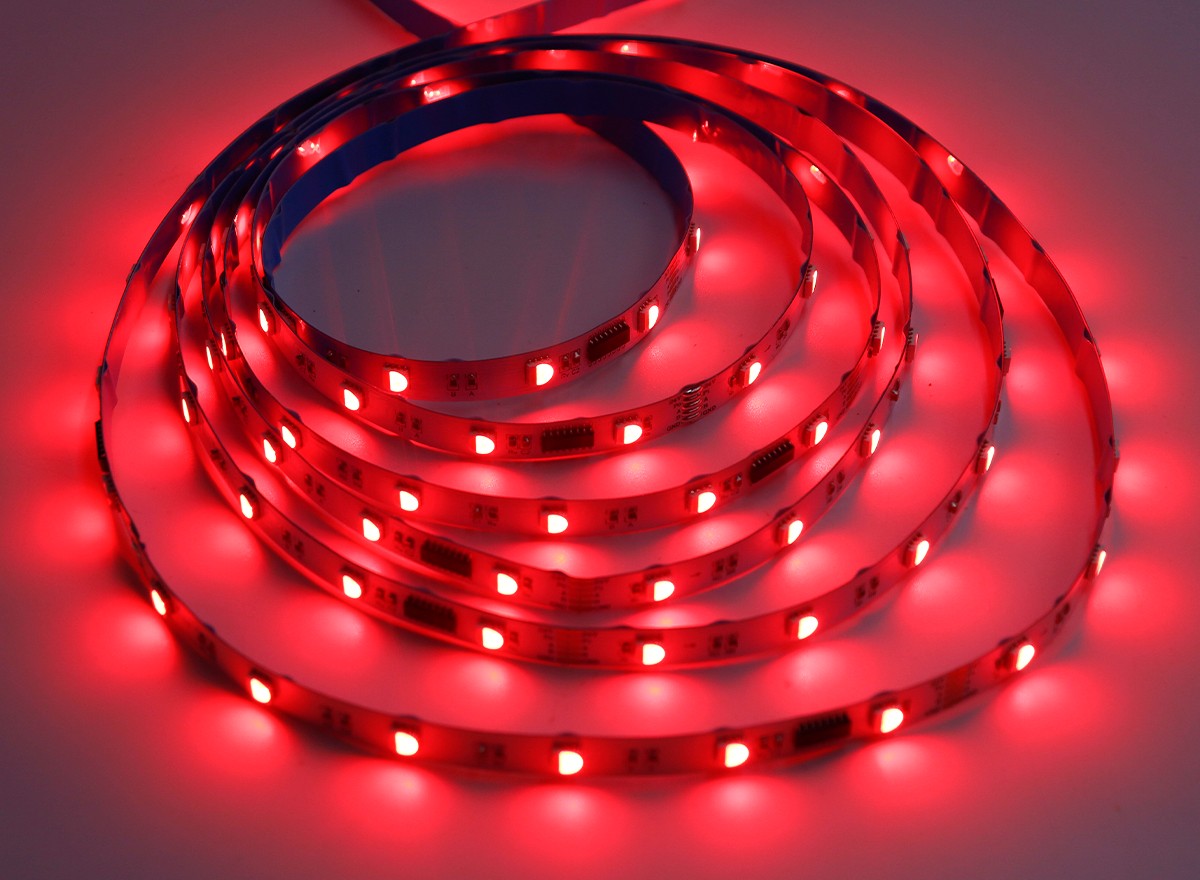

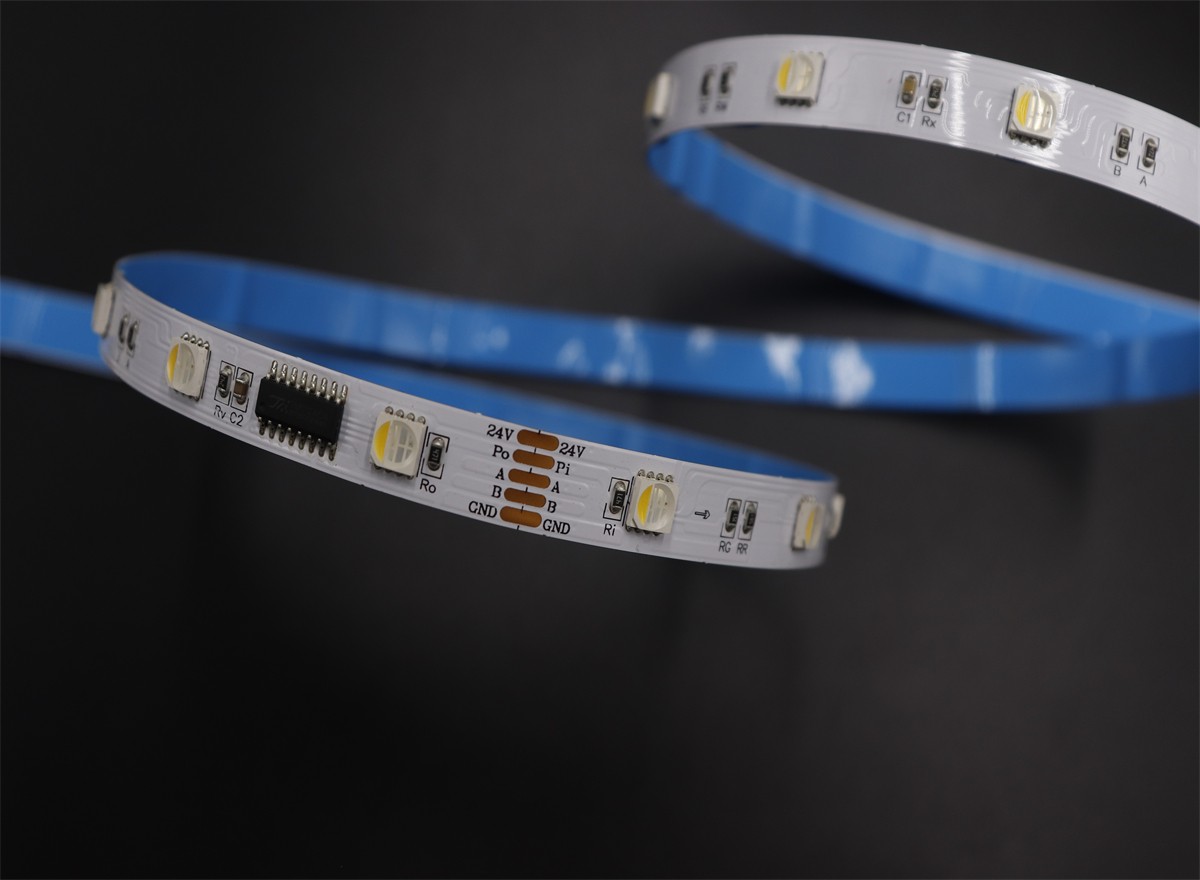

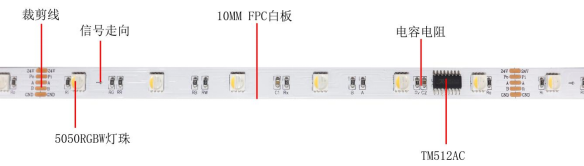

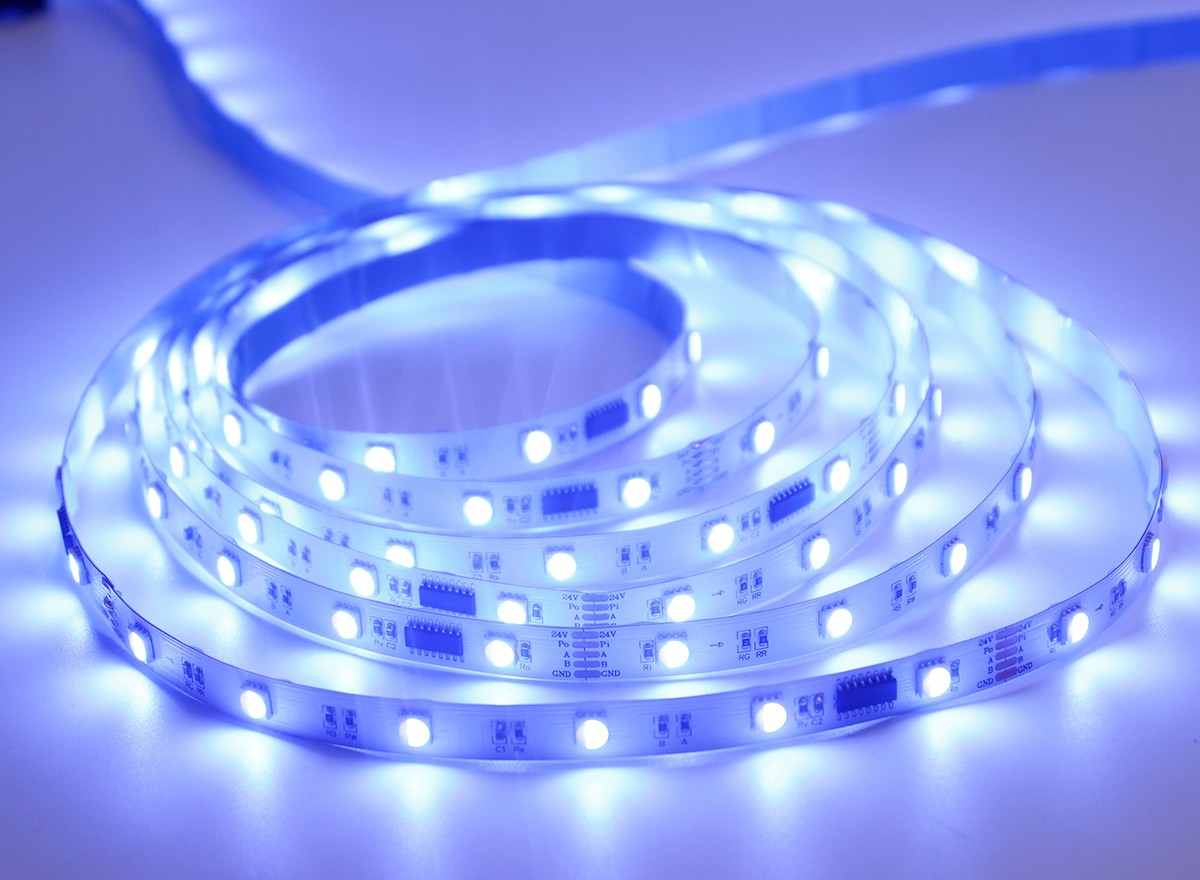

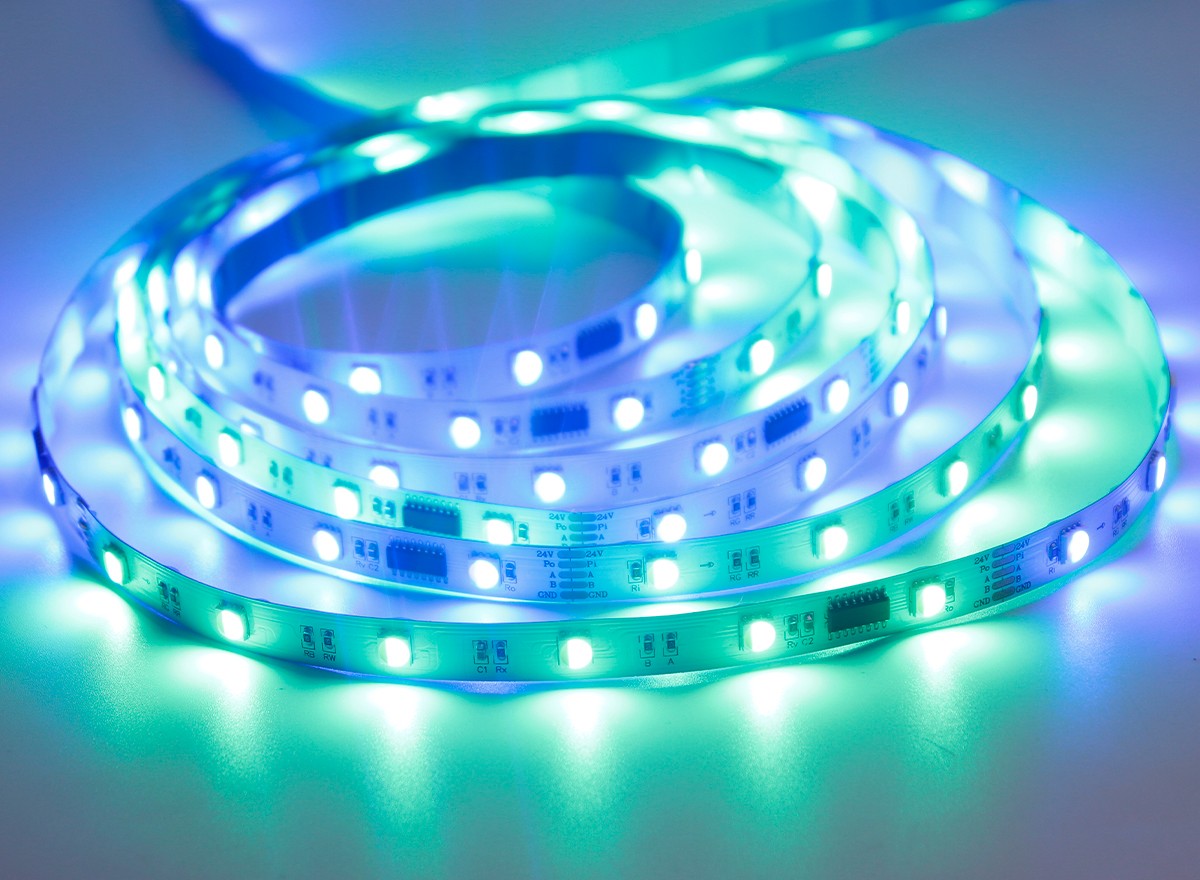

四、實物展示
五、防水分類

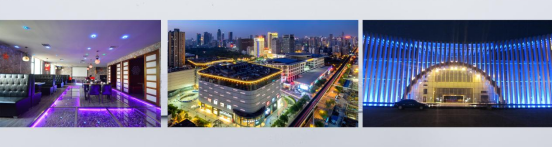

六、產品優點及適用場合
1、采用SMD5050rgbw??LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；
2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；
3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；
4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便，適用范圍廣如：
室內照明：商鋪等室內商業氛圍照明、汽車裝飾、樓梯走廊家居裝飾照明。
氛圍照明：酒吧、KTV、咖啡館燈娛樂場所
戶外照明：大樓外墻、建筑小品裝飾、水下照明工程
廣告照明：廣告字體的背光源、燈箱、發光字、發光招牌
七、光效控制與接線
1、控制器：LED全彩燈帶，要想切換光效，必須配備幻彩控制器。而每個控制器的控制距離不一樣，一般而言，簡易控制器的控制距離為10到15米，遙控控制器的控制距離為15到20米，最長可以控制到30米距離。如果LED燈帶的連接距離較長，超過控制器控制距離則需要使用控制器串聯方式進行分控。

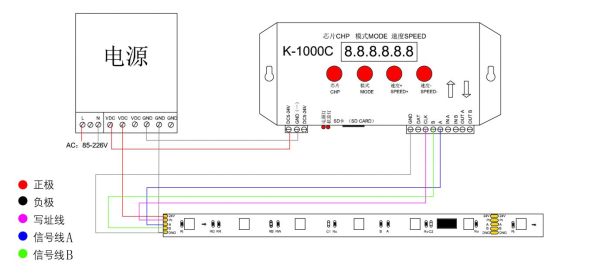

2、電源+控制器+燈帶接線示意圖

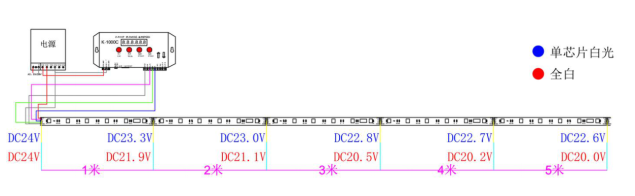

3、壓差
壓差實測數據（5米） | |||||
光色 距離 | 1米 | 2米 | 3米 | 4米 | 5米 |
單芯片白光 | 23.3V | 23V | 22.8V | 22.7V | 22.6V |
全白光 | 21.9V | 21.1V | 20.5V | 20.2V | 20V |

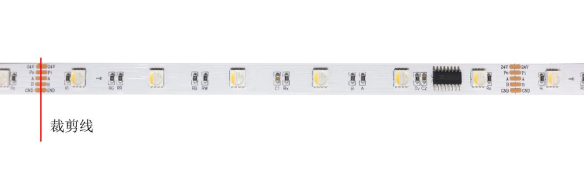

4、燈帶裁剪：燈帶為6燈1剪，每組燈可裁剪口為16.66CM,每一組燈之間的焊盤處為剪刀口，可在焊盤處剪接。
八、安裝注意事項
1.LED燈帶是靜電敏感產品，應采取措施避免靜電，諸如在使用過程中帶靜電手環或防靜電手套，所有的裝置、設備儀器接地線。建議對組裝后的LED燈帶進行測試，確認LED燈帶是否收到靜電的破壞，確認方可參考如下：低電流或低電壓下，LED不能點亮或亮度較其他LED明顯偏暗為缺陷品。
2.LED燈帶供電電壓為24V，過長使用（超過5米）壓降上升，導致尾部供電電壓不足，造成LED亮度不均勻，建議添加電源補電。
3.LED燈帶自帶雙面膠，粘貼前保證表面平整、干凈無油。
九、成品包裝
每5米/盤 （可定制長度）、防潮靜電袋包裝，整齊裝箱出貨。
