Led燈帶是指把LED組裝在帶狀的FPC（柔性線路板）或PCB硬板上，因其產品形狀象一條帶子一樣而得名。LED全彩燈條又名LED幻彩燈條，LED數碼燈條，?像素?zé)魲l，?英文名為：LED?pixel?strips，可以實現追逐，流水，幻彩，顯示效果等。因?yàn)槭褂脡勖L(zhǎng)（一般正常壽命在3~5萬小時），又非常節能和綠色環保而逐漸在各種裝飾行業中嶄露頭角。
產品優點
1、采用SMD5050rgb??LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；
2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；
3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；
4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便。
一、產品參數
產品類型 | 外置5050RGB 512系列幻彩燈條 |
燈帶型號 | SM18512P-5050RGB-60D-24V |
IC型號 | SM18512P |
工作電壓 | DC24V |
功率 | 16W/M |
板寬、板厚 | 12MM 2盎司 |
顯示灰度等級 | 256 |
燈珠數量 | 60燈/米 |
IC數量 | 10個IC/米、10個像素點/米——一拖六（1個IC帶6個燈珠） |
工作溫度 | -25°C---80°C |
工作壽命 | 30KH |
板材顏色 | 白板 |
發光顏色 | 全彩/通過512控制器能實現任意顏色 任意效果 |
數據傳輸速率 | 800K/S |
防水等級 | 裸板-不防水 滴膠-IP65 套管-IP67 灌膠-IP68 |
產品特色 | DMX512 協議系列 雙信號傳輸 編程寫址 |
包裝 | 5米/盤 卷盤固定 防靜電袋包裝 |
二、IC介紹
1、控制原理：一個IC控制六顆LED組成一個回路(一組)，控制器通過控制IC對FPCB里面的電路進行控制，從而控制LED燈條變化不同的效果；如閃爍，追逐，跳變，順時針跑馬，逆時針跑馬，單色跑馬，變色跑馬，單顆追逐從頭到尾，流水，模擬閃電等；也可以根據客戶需要，自行編寫，編寫出所有想要的效果。
2、環保安全：采用優質高亮SMD5050RGB燈珠，具有耗電小、產生熱量小、無眩光，耐沖擊等，低壓直流24V供電，安全可靠性更高。
3、SM18512P是并聯方式、差分信號傳輸?shù)乃耐ǖ?LED驅動輸出控制專用芯片，兼容并擴展DMX512(1990) 信號協議。信號差分傳輸， 帶載點數多， 抗 干擾能力強，傳輸距離遠。當REXT端口懸空時，默認OUT R/G/B/W端口輸出電流 18mA、REXT端口外接電路可擴展每個OUT端口輸出電流至 60mA，且可通過控制器參數分別設置OUTR/G/B/W的 32 級電流增益。同時OUT端口 4KHz的PWM刷新率，大幅度提升畫面刷新率。SM18512P支持輸出端極性反轉，適合OUT端口外掛MOSFET、大功率驅動芯片的情形。
4、腳位展示
5、腳位介紹
管腳序號 | 管腳名稱 | 管腳說明 |
1 | B | 差分信號輸入- |
2 | A | 差分信號輸入+ |
3 | REXT | 外接 REXT 電阻至 GND，設置 OUTR/G/B/W 輸出電流 |
4,10,16 | NC | 懸空腳，可走線 |
5 | SPWM | SPWM 懸空時(內置上拉)， R/G/B/W 正常輸出， OUT 端口輸出頻率為 4KHZ； SPWM 接地時，輸出反相， OUT R/G/B/W 端口輸出頻率為 4KHZ，用于外接大電 流開關管 |
6 | ADRI | 寫地址使能信號輸入端口 |
7 | VDD | 電源端，內置 5V 穩壓模塊 |
8 | GND | 接地端 |
9,13~15 | OUT W/R/G/B | 恒流驅動端口 |
11 | ADRO | 寫地址使能信號輸出端口 |
12 | DAO | 級聯信號輸出端口 |
6、電氣特性 （若無特殊說明TA = 25°C。）
符號 | 說明 | 范圍 | 單位 |
VDD | 工作電壓 | -0.4~5.5 | V |
VI | 邏輯輸入電壓 | -0.4~VDD+0.4 | V |
BVOUT | OUTR/G/B/W 輸出端口耐壓 | 45 | V |
IOUT | OUTR/G/B/W 輸出最大電流 | 65 | mA |
Idamp | VDD 端口最大鉗位電流 | 20 | mA |
RθJA | PN 結到環境的熱阻 (注2) | 90 | ° C/W |
PD | 功耗(注 3) | 0.9 | W |
TJ | 工作結溫范圍 | -40~150 | °C |
TSTG | 存儲溫度范圍 | -55~150 | °C |
VESD | HBM 人體放電模式 | 2 | KV |
三、燈珠介紹
1、包裝尺寸
2、電性與光學特征
項目 | 符號 | 測試條件 | 價值 | 單位 | |||
Min. | Max. | Typ. | |||||
正向電壓 |
Vf | R | IF=20mA | 2.0 | 2.4 | --- | V |
G | 3.0 | 3.4 | --- | V | |||
B | 3.0 | 3.4 | --- | V | |||
發光強度 | IV | R | IF=20mA | 700 | 1000 | --- | mcd |
G | 1500 | 2000 | --- | mcd | |||
B | 300 | 500 | --- | mcd | |||
優勢波長 | WLD | R | IF=20mA | 619 | 625 | --- | nm |
G | 515 | 520 | --- | nm | |||
520 | 525 | --- | nm | ||||
B | 462.5 | 467.5 | --- | nm | |||
反向電流 | VR=5V | IR | --- | 10 | --- | uA | |
視角 | 2Θ1/2 | IF=20mA | --- | --- | 120 | Deg | |

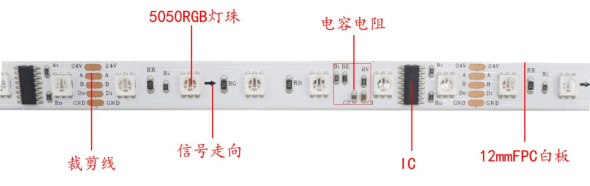

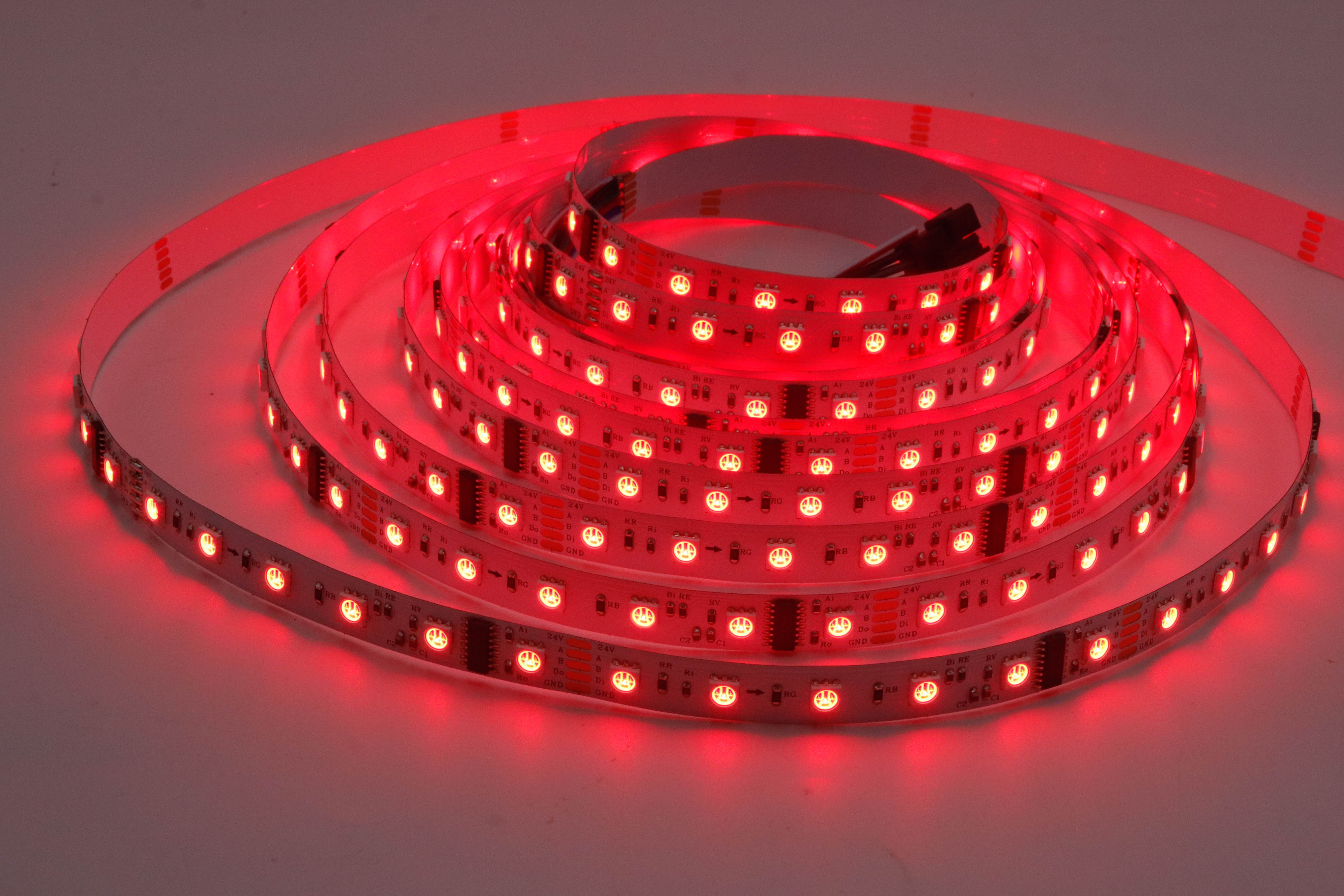

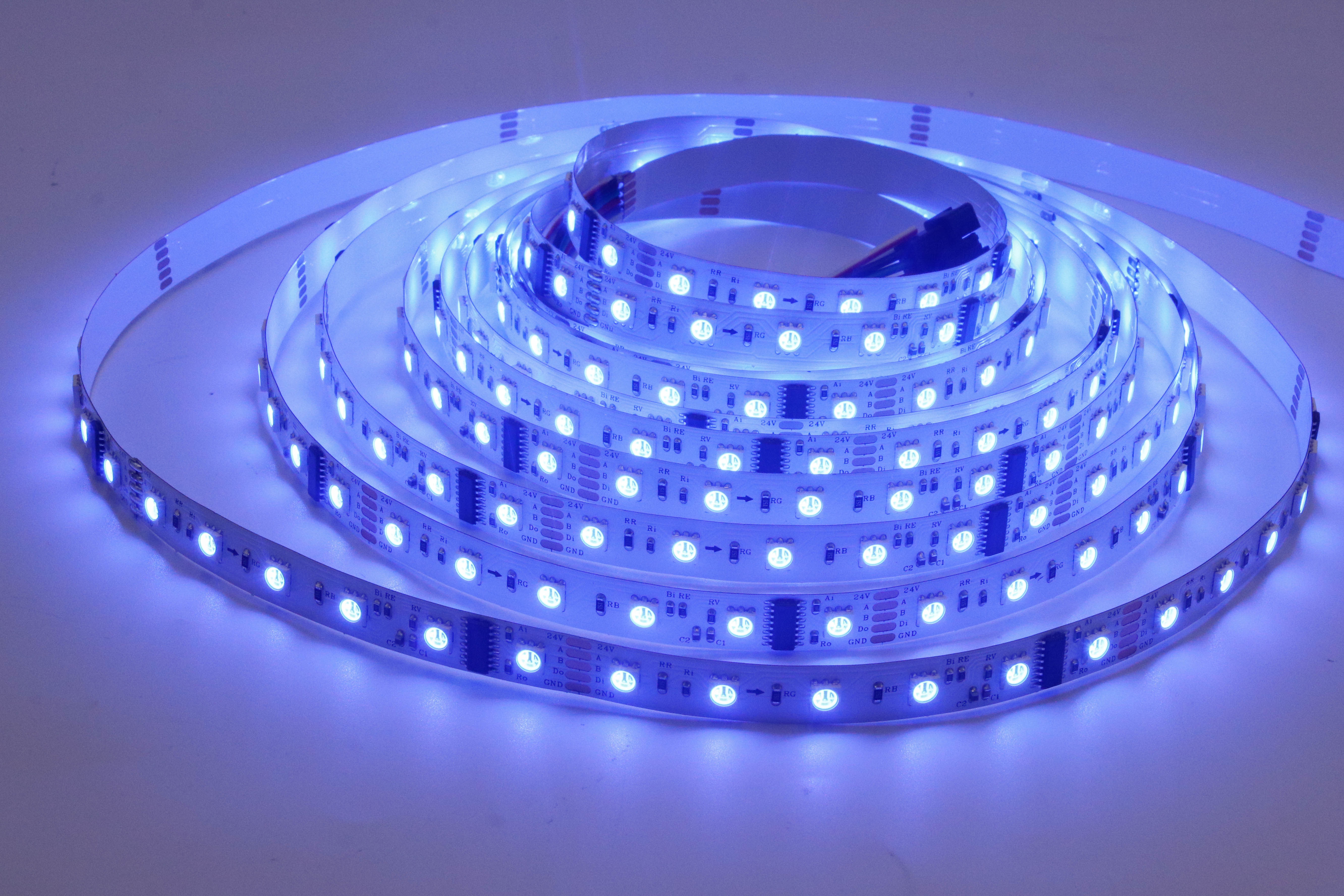

四、實物展示

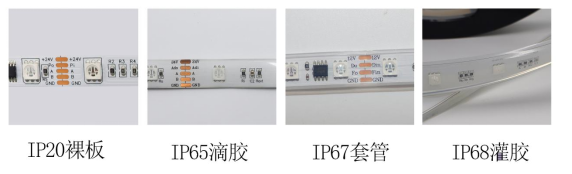

五、防水分類
六、產品優點及使用場合
1、采用SMD5050rgb??LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；
2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；
3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；
4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便，適用范圍廣如：
室內照明：商鋪等室內商業氛圍照明、汽車裝飾、樓梯走廊家居裝飾照明。
氛圍照明：酒吧、KTV、咖啡館燈娛樂場所
戶外照明：大樓外墻、建筑小品裝飾、水下照明工程
廣告照明：廣告字體的背光源、燈箱、發光字、發光招牌
七、光效控制與接線
1、控制器：LED全彩燈帶，要想切換光效，必須配備幻彩控制器。而每個控制器的控制距離不一樣，一般而言，簡易控制器的控制距離為10到15米，遙控控制器的控制距離為15到20米，最長可以控制到30米距離。如果LED燈帶的連接距離較長，超過控制器控制距離則需要使用控制器串聯方式進行分控。

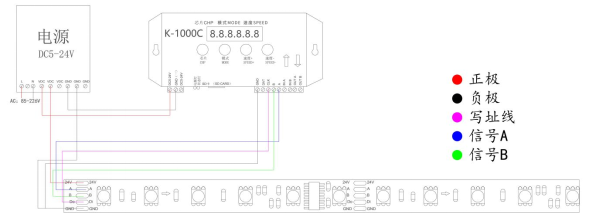

2、電源 + 控制器 + 燈條接線線路圖

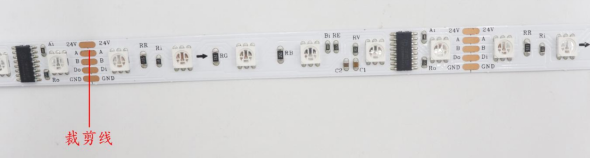

3、燈帶裁剪：燈帶為6燈1剪，每組燈可裁剪口為10CM,每一組燈之間的焊盤處為剪刀口，可在焊盤處剪接。
八、安裝注意事項
1.LED燈帶是靜電敏感產品，應采取措施避免靜電，諸如在使用過程中帶靜電手環或防靜電手套，所有的裝置、設備儀器接地線。建議對組裝后的LED燈帶進行測試，確認LED燈帶是否收到靜電的破壞，確認方可參考如下：低電流或低電壓下，LED不能點亮或亮度較其他LED明顯偏暗為缺陷品。
2.LED燈帶供電電壓為24V，過長使用（超過5米）壓降上升，導致尾部供電電壓不足，造成LED亮度不均勻，建議添加電源補電。
3.LED燈帶自帶雙面膠，粘貼前保證表面平整、干凈無油。
九、包裝展示
每5米/盤 （可定制長度）、防潮靜電袋包裝，整齊裝箱出貨。
